В продолжение темы о Расчете теплового насоса на отопление для ОСББ сотрудниками нашей компании был произведен расчет 20 этажного жилого дома на 185 квартир в г. Львов.

Расчет производился с учетом:

  1. 20 этажей
  2. Общее количество квартир — 185
  3. 358 жильцов
  4. Теплопотери 48 Вт/м2
  5. Общая площадь отапливаемых помещений 8492 м2

Заказчиком были предоставлены данные об энергопотреблении дома за 2015 год.

Исходя из предоставленных данных необходимая тепловая мощность при температуре окружающего воздуха -22°С — 530,5 кВт (с учетом горячего водоснабжения).

Исходя из потребностей Заказчика была предложена система из 2 тепловых насосов фирмы RC Group — Manta EVO общей тепловой производительностью 256 кВт.

К основным преимуществам теплового насоса Manta EVO можно отнести:

  1. Простота интеграции в существующую систему отопления
  2. Возможность работы на отопление и горячее водоснабжение
  3. Внешний контур — фреоновый, внутренний — водяной
  4. Благодаря нескольким фреоновым контурам возможность регулировать тепловую производительность
  5. Шумоизоляция корпуса

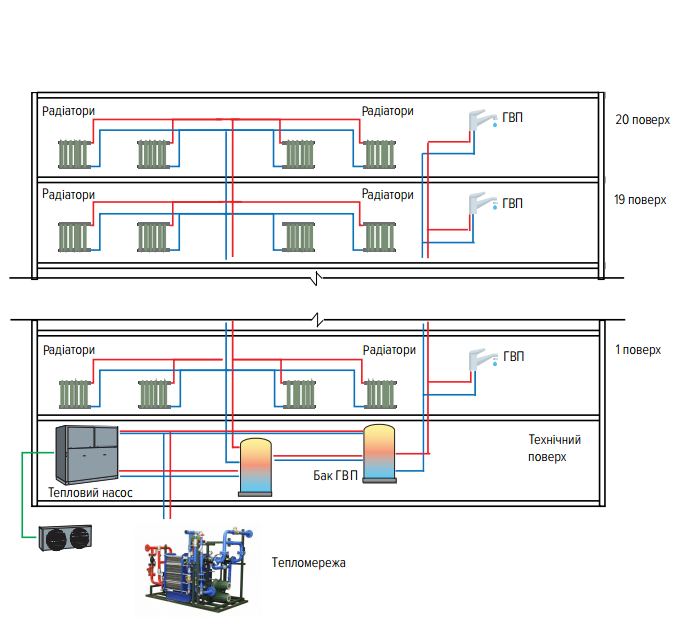

Ниже представлена возможная схема системы отопления и горячего водоснабжения с использованием теплового насоса Manta EVO

Расчет эксплуатационных расходов при работе на систему отопления и горячего водоснабжения

Табл. 1

Основные параметры с данной таблицы это:

  1. Нагрузка на систему — общая необходимая тепловая мощность в % при данной температуре наружного воздуха (отопление и ГВП)
  2. Нагрузка на систему отопления — необходимая тепловая мощность для обеспечения заданных параметров в помещении, кВт
  3. Нагрузка на систему ГВП — постоянная величина т.к количество жильцов не меняется
  4. Производительность оборудования Manta EVO — в зависимости от температуры наружного воздуха, кВт
  5. Общая тепловая нагрузка — отопление + ГВП умноженное на время стояния температур
  6. Покрытие нагрузки пиковым источником — в случае нехватки мощности теплового насоса покрывать эту разницу теплосетью

Как мы видим из табл. 1 мы начинаем использовать тепловой насос от -6°С — на догрев обратки при этом мы покрываем 64% от общей необходимой тепловой мощности.

В таком режиме (бивалентном) оборудование работает до +2°С после чего переходит в моновалентный режим работы.

Среднегодовой СОР в таком режиме работы составляет 3,08.

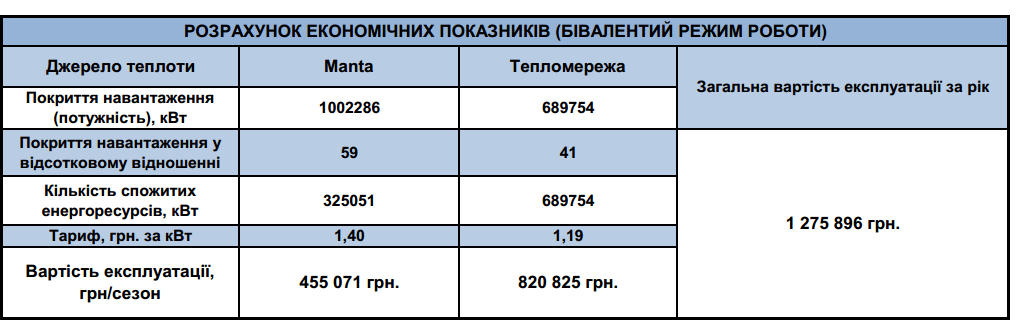

Табл. 2

В процентном соотношении мы видим что Manta покрывает 59% от общей необходимой нагрузки за год.

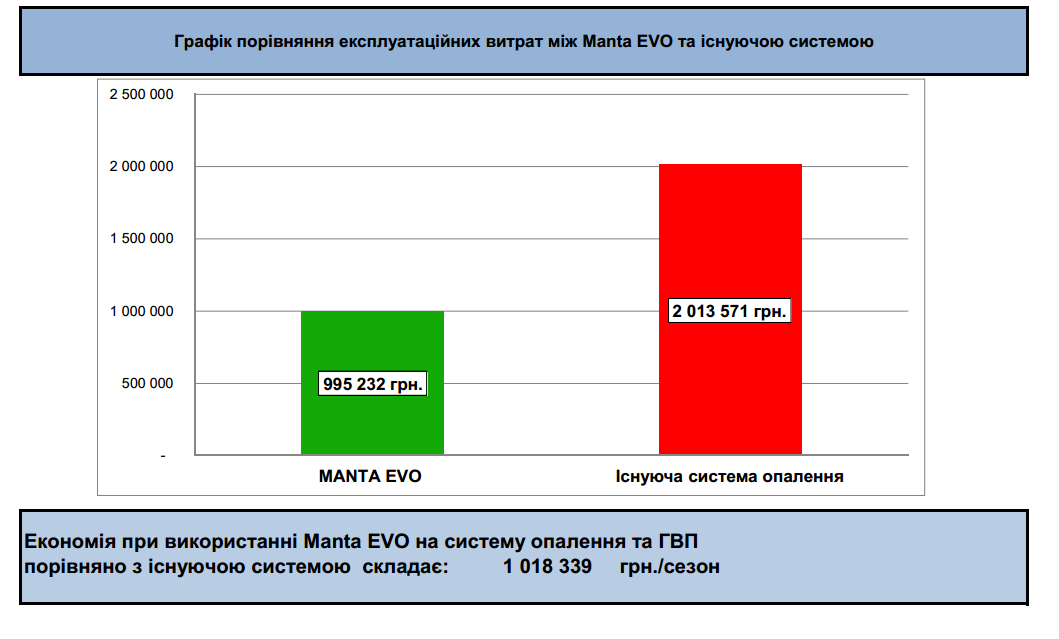

Табл. 3



Общая годовая экономия составляет 1 018 339 грн.

При данных условиях смело можно говорить о сроке окупаемости оборудования до 3 лет!

Примерная годовая экономия на 1 ком. квартире выходит — 4420 грн

2 ком. квартира — 6872 грн

3 ком. квартира — 7940 грн

4. ком квартира — 10522 грн

Так же есть возможность компенсировать часть затраченных средств что ускорит срок окупаемости оборудования  — с условиями можно ознакомится сдесь.

Преимущества внедрения энергоеффективной системы:

  1. Получить от 40 до 70% финансирования от государства
  2. Уменьшить стоимость коммунальных платежей
  3. Утеплить свой дом
  4. Улучшить внешний вид дома
  5. Увеличить рыночную стоимость квартир
