В данном примере рассмотренo решение  задачи: Создание микроклимата в  помещении ЦОДа в котором находится оборудование, генерирующее тепло (96 кВт\час) c возможным увеличением тепловой нагрузки на 20% при ограниченном месте для установки. При ограничении по площади и необходимости увеличения мощности получается применить схему холодный — горячий коридор.

Система кондиционирования на базе оборудования APC

Особенности оборудования APC (PDF 434 Кб)

Система кондиционирования на базе оборудованиям APC конструктивно представляет собой секцию охлаждения устанавливаемую между серверными шкафами в процессе работы образуя холодный и горячий коридоры в помещении ЦОДа.

Подобная конструкция позволяет отвести от шкафа до от 0,7 до 10кВт тепла.

Размещение устройства в ряду стоек позволяет приблизить источник охлаждения к тепловой нагрузке. Таким образом удается избавиться от смешивания воздуха и добиться предсказуемости архитектуры охлаждения.

Система управления забором воздуха в стойку обеспечивает поддержание температуры поступающего на ИТ-оборудование воздуха.

Подача холодной воды может осуществляться сверху, если трубопровод проложен под потолком, или снизу, если система установлена на фальшполе.

Осуществляет мониторинг и активную регулировку мощности системы охлаждения, обеспечивая нормальную температуру воздуха у вентиляционных отверстий серверов.

Использование вентиляторов с регулируемой скоростью вращения позволяет снизить потребление энергии в периоды непикового охлаждения.

Захватывает горячий отработанный воздух непосредственно в ИТ-оборудовании, повышая этим номинальную охлаждаемую мощность по сравнению с традиционной архитектурой системы охлаждения.

Модульная конструкция обеспечивает масштабируемость решения, позволяя добавлять охлаждающие блоки по мере появления потребности.

Масштабируемость удельной мощности достигается за счет интеграции системы изоляции горячих проходов с внутрирядной архитектурой, что позволяет охлаждать нагрузку с более высокой удельной мощностью.

Внутрирядная схема размещения оборудования позволяет заменять/обслуживать любые ремонтопригодные компоненты в горячем или холодном коридоре.

На дисплее в реальном времени отображаются значения потребляемого тока и резерв по охлаждению.

Четырехстрочный алфавитно-цифровой дисплей на восемьдесят знаков обеспечивает функции активного контроля и мониторинга в режиме реального времени.

Отправка уведомлений и информационных точек позволяет управлять важнейшей инженерной инфраструктурой здания через одну систему.

Чиллер Daikin EWWP 045 KAW1N является генератором холода.

Оба контура холодильной машины работают на жидкостях, что позволяет нам эффективно использовать тепло, отведенное из помещения серверной, для дальнейших потребностей, а не выбрасывать его в атмосферу.

Для наиболее эффективного применения принята схема включения, состоящая из 3 единиц: ведущий-ведомый-резервный. Фактически схема N+1. Каждый чиллер двухкомпрессорный, что позволяет нам безболезненно заменить любую деталь, выполнить сервисные работы и прочие мероприятия.

Преимущества чиллера DAIKIN EWWP:

  • Модульная конструкция
  • Минимальные установочные размеры;
  • Компрессор спирального типа;
  • Низкий уровень шума;
  • Электронный пульт управления;
  • Высокая энергоэффективность;
  • Высококачественное антикоррозионное покрытие деталей;
  • Испаритель — компактный пластинчатый теплообменник из нержавеющей стали;
  • Минимальная заправка хладагентом;
  • Простота монтажа и удобство обслуживания;
  • Возможность интеграции с единой системой управления зданием (BMS).

 Вспомогательная составляющая системы:

Градирня (драйкулер)

Градирня (драйкулер) — сухой воздухоохладитель имеет альтернативу градирням,  а также возможность горизонтального и вертикального монтажа.

Сухие охладители  L имеют очень низкий уровень шума.

Данные сухие охладители L  предназначены для использования в системах кондиционирования воздуха.

Кроме этого возможно использование данных охладителей в системах free cooling в качестве охладителей воды.

Корпус  данных охладителей изготовлен из оцинкованной стали без покрытия, а также  из оцинкованной стали с эмалевым покрытием.  Все детали были сделаны из нержавеющей стали, что  обеспечивает очень высокую коррозионную стойкость. Данные охладители  поставляются на деревянном паллете.

Вспомогательная составляющая системы:

Гидромодуль

Гидромодуль предназначен для обеспечения возможности отвода тепла от серверов в помещении серверной в тепловой пункт, для дальнейшего его использования.

Последовательность работы

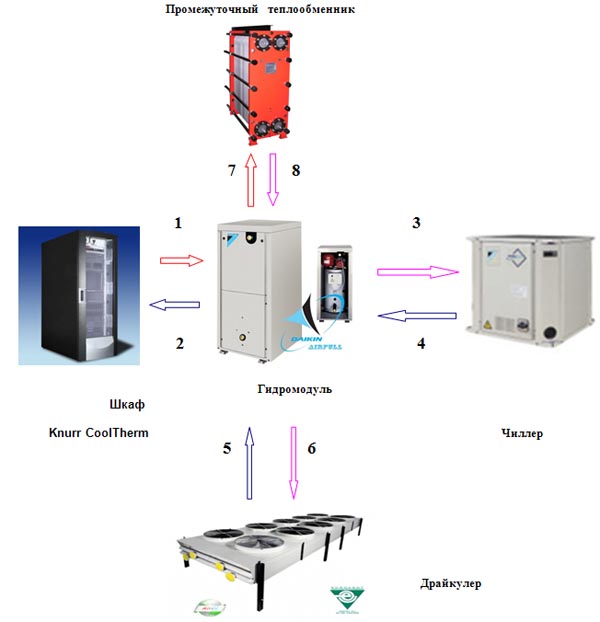

Решение №2 (Fee cooling и промежуточный теплообменник) — При температуре наружного воздуха 0°С, из схемы охлаждения ЦОДа исключается чиллер. Работа системы выглядит так:  тепло отводимое от встроенного охладителя в шкафу, по лини 1, с температурой  12°С и поступает на гидромодуль =>гидромодуль передает жидкость (или смесь) при той-же температуре на вход промежуточного теплообменника по линии 7 . Если ЦОД загружен не полностью, и будет возможность снять теплоизбытки без помощи градирни, то из выхода промежуточного теплообменника по линии 8 охлажденная жидкость (до 7 °С) поступает в гидромодуль => далее по линии 2 в шкаф. В противном случае, в гидромодуле открывается проток по линии 6 на градирню, где предварительно охлажденная жидкость, охлаждается до температуры 7 °С и  с ыхода градирни 5 , по линии 2 поступает в шкаф.

Капиталовложения

Инвесторские затраты можно  принять на основании стоимости одного киловатта теплопритока от серверов. Стоимость составит 1кВт = 964 €.

* Газоудаление и вентиляция в предложение включены.

Расчет энергоутилизации

Исходя из предварительного расчета и двух рабочих холодильных машин одновременно, при 100% загрузке мы имеем утилизированного тепла 104 кВт/ч = 0,09 Гкал/ч.

При круглогодичной работе данной системы получаем 786,24 Гкал.

Стоимость 1 Гкал составляет 205грн.

Общая экономия составит приблизительно 162000 грн\год.

В режиме фрикулинга (при температуре на улице ниже 0°С) охлаждение происходи без чиллера. Потребление электроэнергии на охлаждение составит 4 кВт.

Схематическое обозначение
