Проектный отдел компании «Спецклиматсервис» разрабатывает полный пакет проектной документации по разделам отопления, водоснабжения, вентиляции и кондиционирования стадий П, Р и РД с последующим согласованием в соответствующих инстанциях и авторским надзором.

Мы предлагаем решения для самых разных задач и заказчиков: административно-офисные помещения, спортивно-оздоровительные комплексы, СПА зоны, производственные помещения, частные коттеджи.

Высокий профессиональный уровень наших специалистов, четкость и оперативность в работе с заказчиком гарантирует исполнение заказов наших клиентов в сжатые сроки.

Проектирование систем отопления, водоснабжения, вентиляции и кондиционирования выполняется при помощи программного обеспечения AutoCAD, Magic Cad, Uponor, Daikin VRV Express с соблюдением европейских стандартов и рекомендаций.

Проектирование систем отопления, водоснабжения, вентиляции и кондиционирования включает в себя:

  1. Встреча с заказчиком (представителем заказчика), выбор наиболее приемлемого варианта, основываясь на техническое задание, архитектурно-строительные чертежи и действующие СНиПы;
  2. Разработка эскизного проекта;
  3. Разработка технико-экономического обоснования выбранной системы, состоящего из технического задания и коммерческого предложения;
  4. Разработка монтажных схем системы;
  5. Разработка проектной документации (проекта) объекта.

Качественно выполненный проект инженерных систем (сетей) служит перспективным началом для будущего строительства (монтажа системы), упрощает пусконаладочные работы, ведет к сокращению срока ввода объекта в эксплуатацию. На этапе разработки проектных решений необходимо полное взаимодействие между участниками строительства: проектировщиками, дизайнерами, монтажниками и заказчиками.

Проектно-сметная документация выполняется в  соответствии с действующими СНиП, ГОСТ, правилами, инструкциями, государственным стандартами и конкретными техническими условиями, выданными эксплуатационными организациями. Комплекс работ по проектированию включает в себя получение всех необходимых для каждой конкретной стадии проектирования согласований.

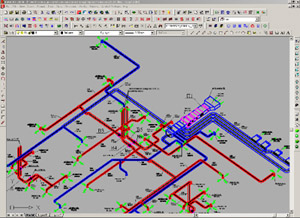

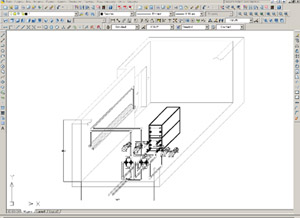

Рис. 1 – Пример проекта части системы приточно-вытяжной вентиляции Рис. 2 – Пример проекта обвязки

Водоснабжение

Группа компаний «Спецклиматсервис» выполняет проектирование, монтаж, интеграцию и обслуживание всего комплекса систем, обеспечивающего внутреннее водоснабжение коттеджей, загородных домов, квартир, офисов и ресторанов.

В этот комплекс внутреннего водоснабжения входят:

  1. система холодного и горячего водоснабжения;
  2. система канализации и дренажа;
  3. система водоподготовки и очистки воды;
  4. система предотвращения протечек воды.

Наша компания имеет опыт создания систем водоснабжения в коттеджах и домах, площадь которых превышает 2000 кв.м

На наш взгляд, главное в водоподготовке – это качество воды, которую Вы получаете в итоге.

Наши специалисты проводят комплексный анализ воды, проверяют PH уровень, мягкость воды, процент  железа в воде.

Проектирование

Проектирование комплекса систем водоснабжения коттеджа или загородного дома выполняет проектный отдел «Спецклиматсервис».

Наши специалисты выполняют комплекс проектных и расчетных работ, в результате которых заказчик получает полный комплект документов, включающих текстовую и пояснительную части, а также комплект чертежей, позволяющих выполнить монтаж спроектированной системы водоснабжения в коттедже.

В этом разделе необходимо уточнить, что проектирование систем водоснабжения и канализации осуществляется в комплексе с элементами системы отопления. Дело в том, что система горячего водоснабжения коттеджа, например, может использовать тепловую энергию котла, который передает тепловую энергию бойлеру горячего водоснабжения. Соответственно, в расчеты системы теплоснабжения нами включается тепловая мощность на систему горячего водоснабжения.

Монтаж

Монтаж систем водоснабжения в коттеджах и загородных домах выполняет наш монтажный отдел. Мы предлагаем клиентам проект и монтаж систем водоснабжения коттеджей в едином производственном цикле. Это позволяет избежать ошибок в результате несогласованной работы различных субподрядных организаций.

Интеграция

Наша компания выполняет комплексную интеграцию инженерных систем на своих объектах. Система водоснабжения коттеджа или загородного дома может интегрироваться с системой отопления.

Сервисное обслуживание

Группа компаний «Спецклиматсервис» выполняет также сервисное обслуживание созданных систем водоснабжения в коттеджах и загородных домах.

Системы водоподготовки и очистки воды

Группа компаний «Спецклиматсервис» выполняет проектирование, монтаж, интеграцию и сервисное обслуживание систем водоподготовки и очистки воды для загородных домов, коттеджей, квартир, офисов, ресторанов и других объектов.

Система водоподготовки строится на базе расширенного анализа воды по конкретному объекту с использованием надежных и эффективных установок, требующих минимальных затрат в процессе работы.

Проектирование

При проектировании систем водоподготовки и очистки воды производится подбор оборудования по специальному проекту.

На основании специального проекта наши специалисты осуществляют размещение всех узлов и агрегатов системы водоподготовки и очистки воды, а также производят разводку труб для соединения с системой водоснабжения, водоотведения и другими инженерными системами здания.

Монтаж

Монтаж систем водоподготовки и очистки воды, например, можно реализовать с использованием оборудования фирмы Eco Water (США), включающую в себя предварительную механическую очистку, аэрацию (для перевода двухвалентного железа в трехвалентное), обезжелезивание, умягчение и финишную очистку воды.

Если к дому подведен центральный водопровод, то в качестве дополнительной опции может быть установлена станция повышения давления (производства фирмы Grundfos) с гидроаккумулирующим баком объемом не менее 200 л. (производства фирмы Reflex).

Интеграция

Возможна интеграция системы водоподготовки и очистки воды с другими инженерными системами жилого дома.

Сервисное обслуживание

Наша компания выполняет сервисное обслуживание систем водоподготовки и очистки воды на своих объектах.

Системы вентиляции коттеджей, офисов, ресторанов, домов, квартир и бассейнов

Группа компаний «Спецклиматсервис» выполняет проектирование, поставку оборудования, монтаж, интеграцию и сервисное обслуживание различных систем вентиляции для коттеджей, офисов, ресторанов, домов, квартир, бассейнов и других объектов.

  1. Вентиляция коттеджей;
  2. Вентиляция офисов;
  3. Вентиляция ресторанов;
  4. Вентиляция загородных домов;
  5. Вентиляция квартир и пентхаусов;
  6. Вентиляция бассейнов.

Кроме традиционных приточных, вытяжных и других систем, «Спецклиматсервис» предлагает заказчикам создание следующих вентиляционных систем:

  1. приточно-вытяжной вентиляции;
  2. воздушного отопления;
  3. малой вентиляции:
    • приточных клапанов;
    • вытяжных устройств;
    • вытяжных вентиляторов.

Проектирование систем вентиляции

Проектировщики группы компаний «Спецклиматсервис» выполняют проектирование различных вентиляционных систем для загородных домов, коттеджей, квартир, офисов, ресторанов, бассейнов и других объектов.

Проектирование осуществляется на основании технического задания, архитектурных чертежей и дизайн-проектов объекта. На стадии проектных работ мы производим согласование проектов вентиляции с органами государственного надзора, строителями, архитекторами и дизайнерами.

Задачи, решаемые при проектировании систем вентиляции

Специалисты «Спецклиматсервис» при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования системы вентиляции является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Монтаж вентиляционных систем

Группа компаний «Спецклиматсервис» выполняет монтаж различных систем вентиляции для коттеджей, загородных домов, квартир, офисов, ресторанов, бассейнов и других объектов.

Более чем за 10 лет успешной работы группа компаний «Спецклиматсервис» выполнила монтаж вентиляции на объектах Киева и Киевской области, площадь которых составляет от 100 до 20000 кв.м.

При монтаже вентиляции, кроме установки приточных, вытяжных или приточно-вытяжных вентиляционных установок, «Спецклиматсервис» выполняет следующие монтажные работы:

  1. монтаж приточных и вытяжных воздуховодов;
  2. монтаж вентиляционных решеток, диффузоров и устройств для регулирования расхода воздуха;
  3. монтаж воздушных клапанов постоянного и переменного расхода воздуха.

Производим монтаж приточных и вытяжных воздуховодов

Воздуховоды при монтаже вентиляции прокладываются в скрытых коробах, по возможности избегая штробления несущих стен. Приточный воздух распределяется по помещениям с помощью разветвленной системы воздуховодов, прокладываемых за подвесным потолком, в технических коробах или декоративных элементах. Воздуховоды выполняются, как правило, из листовой жести, а все приточные воздуховоды, в случае применения вентиляционного оборудования с охлаждающим модулем, еще защищаются наружной теплоизоляцией (эта мера служит для исключения возможности выпадения конденсата на стенках воздуховодов). Конечные воздуховоды, подходящие к адаптерам воздухораспределительных устройств, прокладываются по возможности гибкими рукавами. Вытяжные воздуховоды также выполняются из листовой оцинкованной стали без теплоизоляции (если не предусмотрена система центрального кондиционирования) и прокладываются скрытым способом.

Осуществляем монтаж вентиляционных решеток и диффузоров

В качестве конечного распределяющего устройства применяются вентиляционная решетка или диффузор, конкретное расположение и тип которых выбирается при согласовании дизайнерского проекта. Воздухораспределители применяются с устройствами, изменяющими направления воздушной струи, а также с устройством для регулирования расхода воздуха. В некоторых случаях для подачи большого количества приточного воздуха с низкой скоростью применяются низкоскоростные воздухораспределители, особенно актуальные при монтаже вентиляции в бассейнах.

Система наружной канализации

Группа компаний «СПЕЦКЛИМАТСЕРВИС» выполняет проектирование, монтаж, интеграции и обслуживание системы канализации и очистных сооружений для коттеджей, загородных домов, офисов.

Выбор очистных сооружений – нелегкая задача, и подойти к ее решению нужно со знанием того, что вы хотите получить в конце.

Перед принятием решения в пользу того или иного очистного сооружения обратите внимание на следующее:

  • Оборудование должно быть надежным и иметь длительный срок службы, сравнимый со сроком службы домов, так как его установка связана с существенным объемом производимых работ и финансовых затрат.
  • Сооружение должно обеспечивать возможность эффективного и безопасного отвода сточных вод, поэтому необходимо учесть индивидуальные особенности местности и участка: состав грунта, уровень грунтовых вод, возможность подъезда ассенизационной машины, наличие свободного места на участке и пр.
  • Необходимо максимально точно рассчитать количество потребляемой воды в доме (с учетом гостей и всего используемого сантехнического оборудования). Производительность очистного сооружения, расходы на его приобретение, монтаж и обслуживание зависят от объема сточных вод.
  • Система очистных сооружений должна учитывать возможность неравномерного поступления стоков и сезонность их образования.
  • Конструкция установки должна обеспечивать безопасный доступ обслуживающего персонала ко всем ее частям.

Мы предлагаем Вам следующие пути решения данного вопроса:

  • система Biotal
  • система «поля фильтрации»

Система Biotal

  • Избавит от проблем с канализацией как минимум на ближайшие 50 лет, т.к. надежное оборудование из высокопрочных и качественных материалов монтируется в железобетонные кольца, что гарантирует прочность и основательность конструкции и бесперебойную работу системы канализации на многие годы вперед.
  • Просто в эксплуатации, т.к. не нужно вызывать ассенизационную машину, постоянно заглядывать внутрь станции и отлеживать отсутствие переполнения емкостей и других отклонений от работы, необходимости обслуживания системы. За работой системы следит блок управления, который все сделает сам: и просигнализирует об отклонениях в работе системы, и при необходимости переведет систему в нужный режим работы .
  • Это компактно, т.к. по сравнению с любым септиком очистные сооружения BIOTAL занимают на участке значительно меньшую площадь.
  • Это высокий уровень очистки сточных вод, что исключает появление на территории загородного участка характерных канализационных запахов и в конечном счете позволяет не только защитить окружающую природу, но и свое здоровье, здоровье своих близких. Для сравнения: BIOTAL очищает сточные воды на 98-99% от вредных веществ и примесей, в то время как септик – только на 50-65%. Кроме того, система BIOTAL является безотходным производством, т.к. после обработки продуктов жизнедеятельности человека получаются техническая вода и минеральные удобрения, которые возможно использовать в дальнейшем, в то время как септик является только накопителем отходов.

Система «Поля фильтрации»

Поля фильтрации представляют — одну общую или несколько разделенных траншей с трубами распылителями. Фильтрующие траншеи это искусственные углубления, заполненные материалом фильтрации общей толщиной 30-40 см, в которых уложена система водоотведения.

Трубопроводы монтируют с уклоном 5-10см/м, хотя основание траншей должно быть строго горизонтальным и выровненным, но не утрамбованным. Толщина слоя щебня под трубами в конце трубопровода должна составлять не менее 10 см, а над ним быть не менее 5 см.

Длина фильтрующих траншей рассчитывается в зависимости от количества суточного поступления бытовых стоков. Глубина заложения дренажной системы должна быть не менее 0,5 м от поверхности земли. Если используют сеть разделительных канав, то расстояние между трубами оставляет не менее 2 м. При обустройстве общего поля фильтрации шаг между трубами должен составлять 1,5 м.

Чтобы предотвратить возможность попадания грунта в фильтрующий слой, поверх слоя щебня укладывают ткань из фиброволокна и после этого траншею засыпают плодородным грунтом. В этом случае фильтрация может служить в качестве оросительной системы, наполняя землю питательными веществами для растений. Просачивающаяся сквозь слой щебня и окружающие его слои грунта осветленная вода проходит доочистку, и в почву поступает относительно чистая вода. В случае слабо фильтрующих или нефильтрующих (суглинки, глины) грунтов оборудуют искусственные сооружения подземной фильтрации. Для этого грунт удаляется на большой площади, и засыпается песок. Сверху которого насыпается слой плодородного грунта.

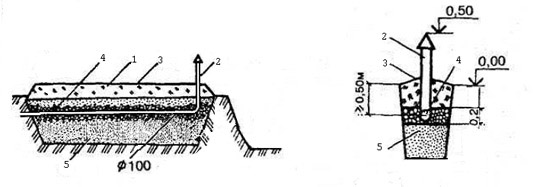

Поля фильтрации

  1. насыпной грунт
  2. стояки вентиляции
  3. рулонная гидроизоляция
  4. оросительная система
  5. впитывающий грунт
