Комплексная система Altherma компании Daikin для обогрева и охлаждения основана на технологии теплового насоса, является гибкой и экономичной альтернативой бойлеру, работающему на традиционном топливе. Энергоэффективные характеристики, присущие системе Lace Wedding Dresses, делают ее идеальным решением, позволяющим снизить потребление энергии и уменьшить выбросы CO2.

Тепловой насос позволяет извлекать низкотемпературную энергию из окружающей среды для целей обогрева.

Эффективность теплового насоса обычно связана с коэффициентом полезного действия системы, и имеет диапазон значений от 3 до 5. Другими словами, извлечение тепла из возобновляемых источников требует 1 кВт, чтобы генерировать выходную мощность обогрева 3 кВт — 5 кВт. Поэтому системы с тепловым насосом в 3 — 5 раз более эффективны, чем бойлеры, работающие на традиционном топливе, и имеют больше Empire Wedding Dresses полностью отапливать дом, даже при самых низких зимних температурах. Чрезвычайно успешное применение в условиях холодного климата Скандинавии отражает растущую популярность таких систем отопления.

В Европе уже установлены миллионы систем с тепловым насосом, и рынок систем продолжает быстро расти благодаря возрастающему пониманию их явных преимуществ. Последние исследования показывают, что только за последние пять лет продажи систем с тепловым насосом удвоились.

ALTHERMA™ ТЕПЛОВОЙ НАСОС С ВНУТРЕННИМ И НАРУЖНЫМ БЛОКОМ

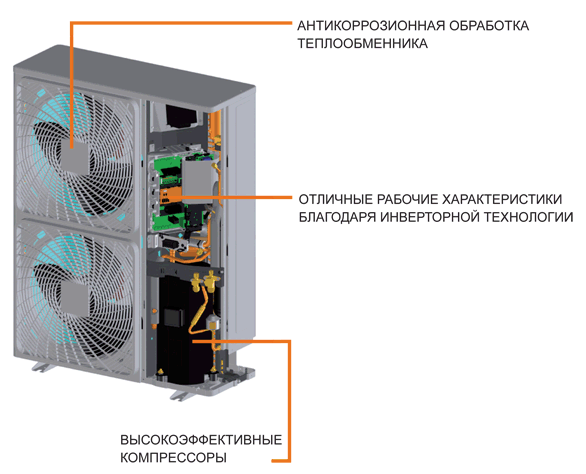

НАРУЖНЫЙ БЛОК

  • компактный, устойчивый к любым погодным условиям и легкий в установке
  • содержит компрессор с инверторным управлением для энергосбережения и точного регулирования температуры
  • рабочий диапазон теплового насоса: нагрев и бытовая горячая вода при наружной температуре до -20C°

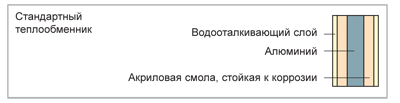

АНТИКОРРОЗИОННАЯ ОБРАБОТКА ТЕПЛООБМЕННИКА

Стандартный теплообменник наружных блоков подвергается антикоррозионной обработке. Эта обработка гарантирует сопротивление кислотным дождям и солевой коррозии.

ОТЛИЧНЫЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛАГОДАРЯ ИНВЕРТОРНОЙ ТЕХНОЛОГИИ

Коэффициент полезного действия (COP) теплового насоса Altherma™ тесно связан с инверторной технологии компании Daikin. Интегрированный частотный регулятор задает число оборотов компрессора в соответствии с требуемым количеством тепла. Поэтому система редко работает на полную мощность, и ваш покупатель платит только за ту энергию, которая ему необходима на самом деле.

ВЫСОКОЭФФЕКТИВНЫЕ КОМПРЕССОРЫ

Модели 6, 7 и 8 системы Altherma™ оснащены ротационными компрессорами, которые применяются в сфере энергосбережения на протяжении последних 10 лет (отсутствие утечек и шумов).

Спиральные компрессоры моделей 11, 14 и 16 системы AlthermaTM — это компактные, бесшумные устройства, гарантирующие оптимальные рабочие характеристики и эффективность работы.

ВНУТРЕННИЙ БЛОК

  • существуют две модели: EKHBH только для нагрева, EKHBX для нагрева и охлаждения;
  • встроенный электрический резервный нагреватель как дополнительный элемент нагрева при очень низких наружных температурах или как резервный элемент в случае сбоя в работе наружного блока;
  • 2 вентиля для подключения по воде;
  • компактность и легкость в установке: все компоненты собраны предварительно, все детали легко доступны для проведения работ по техобслуживанию. Настенный монтаж сравним с традиционным газовым нагревателем.

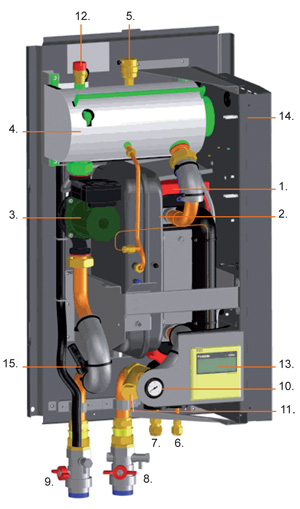

1. Теплообменник

2. Расширительный бак (10 литров)

3. Циркуляционный насос

4. Бак с резервным нагревателем

5. Воздухоотводчик

6. Соединение жидкостного трубопровода хладагента

7. Соединение газового трубопровода хладагента хладагента

8. Соединение по воде (вход)

9. Соединение по воде (выход)

10. Датчик давления (водяной контур)

11. Водяной фильтр

12. Клапан сброса давления

13. Интерфейс пользователя

14. Электрощит

15. Реле протока

МНОГО ДОПОЛНИТЕЛЬНЫХ ВОЗМОЖНОСТЕЙ

НАГРЕВ И ОХЛАЖДЕНИЕ

Выбирая систему Altherma™ с внутренним блоком EKHBX, вы приобретаете не только систему обогрева, но и систему охлаждения вашего дома. Тепловой насос оснащен реверсируемым 4-ходовым клапаном, в результате чего система может переключиться на цикл охлаждения и удалить тепло из помещения посредством или фанкойлов.

ОГРАНИЧЕНИЯ НАЧАЛЬНОЙ ТЕМПЕРАТУРЫ

Во избежание неправильной регулировки температуры в ручном режиме, можно задать ограничения как для охлаждения, так и для нагрева.

В случае с теплыми полами например, важно, чтобы температура воды соответствовала типу покрытия.

Температура воды фанкойлов может понижаться до 5°C.

ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ

Благодаря легкодоступному цифровому интерфейсу пользователя внутреннего блока, контролирующему систему Altherma™, этот блок очень прост в обращении.

На дисплее выводится много полезной информации:

  • День недели
  • Время
  • Режим работы (нагрев или охлаждение, выработка бытовой горячей воды, наружный блок с низким уровнем шума)
  • Комнатный терморегулятор
  • Работа компрессора
  • Работа насоса
  • Работа электрического нагревателя
  • Режим дополнительного нагрева (для бака горячей воды)
  • Коды ошибок для сигнализации
  • Температура (наружная температура, температура бака горячей воды, температура воды на выходе внутреннего блока)

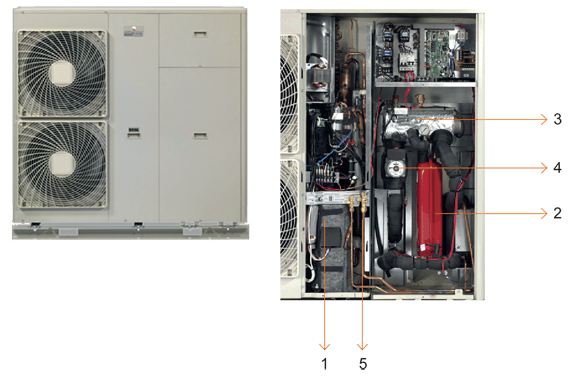

ALTHERMA™ МОНОБЛОК

  • Все гидравлические детали расположены в наружном блоке
  • трубопровод Н2O между наружным блоком и внутренними нагревательными устройствами.

  1. Компрессор с высоким КПД
  2. Расширительный бак
  3. Бак с резервным нагревателем
  4. Датчик давления (водяной контур)
  5. Соединение хладагента

Защита от образования льда на гидравлических элементах

Чтобы защитить водопровод от замерзания зимой, предоставляется изоляция на все гидравлические компоненты, а также специальное ПО для активации насоса и резервного нагревателя, если это необходимо. Это позволяет предотвратить понижение температуры воды ниже точки замерзания и устраняет необходимость добавления гликоля в систему.

Встроенный электрический резервный нагреватель обеспечивает дополнительный нагрев в условиях очень низкой температуры наружного воздуха. Моноблок Altherma™ оснащен резервным нагревателем 6 кВт, который можно настроить на 3 кВт (однофазные блоки) или 3,5 кВт (трехфазные блоки), изменяя проводку.

При необходимости, резервный нагреватель можно смонтировать внутри помещения

Моноблок Altherma™ доступен в нескольких вариантах

  • только нагрев или нагрев и охлаждение
  • с или без нижнего пластинчатого нагревателя
  • однофазный или трехфазный
  • 11кВт, 14кВт или 16кВт

Спиральные компрессоры моделей 11, 14 и 16 системы AlthermaTM — это компактные, бемшумные устройства, гарантирующие оптимальные рабочие характеристики.

БАК ГОРЯЧЕЙ ВОДЫ

  • имеется 3 типа объемов: 150, 200 и 300 литров.
  • из нержавеющей или эмалированной стали.
  • изоляционный материал 40 мм без хлорфторуглеродов (полиуретан) для баков из нержавеющей стали и 50 мм для баков из эмалированной стали.
  • содержит 2 нагревательных элемента: теплообменник внизу, где циркулирует горячая вода внутреннего блока, и вспомогательный электрический нагреватель 3 кВт вверху.
  • температура в баке контролируется термистором.
  • бак объемом 150 литров имеет версию исполнения для размещения на стене, баки 200 л и 300 л только напольные.

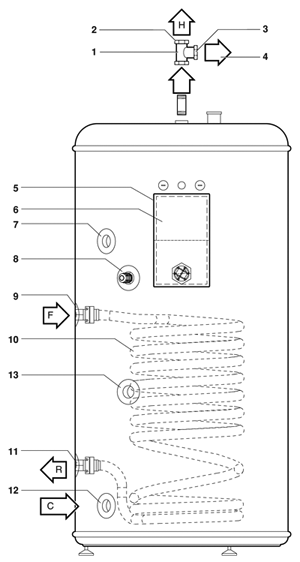

1. Установка на месте

2. Подвод горячей воды

3. Подсоединение редукционного клапана

4. Редукционный клапан (установка на месте)

5. Распределительная коробка

6. Крышка распределительной коробки

7. Перепускное отверстие

8. Розетка термистора

9. Подсоединение потока на впуске

10. Змеевик теплообменника

11. Выпускное подсоединение

12. Подвод холодной воды

13. Резьбовое отверстие термистора для функции с солнечным коллектором.

Эмалированная или нержавеющая сталь

Для того чтобы удовлетворить любым требованиям, компания Daikin предлагает 2 типа рабочих баков: бак из нержавеющей стали или эмалированный бак. Последние оснащены анодом для защиты бака от коррозии.

Функция защиты от легионеллы

Во избежание распространения бактерий легионеллы, бак горячей воды оборудован специальной системой защиты. Вы можете произвести настройки программы так, чтобы вода нагревалась до определенной температуры (стандартная установка = 70°C) в определенное время в один или несколько дней недели.

Гибкое управление

Вы можете задать настройки «приоритета» для выработки бытовой горячей воды. Таким образом, в любое время суток можно воспользоваться горячей водой.

Функции нагрева и выработки бытовой горячей воды можно также настроить в зависимости от ночного тарифа на энергию. Это еще одна возможность рационального потребления энергии.

Регулирование температуры при включении и выключении

Именно вы можете произвести настройки минимальной и максимальной температуры клиента при необходимости нагреть воду в баке тепловым насосом.

Задержка по времени выключения электрического нагревателя

Во избежание слишком частого включения и выключения электрического нагревателя, можно задать команду выключения системы, как только температура достигнет значения температуры на 4°C выше исходного значения.

Команда отдельной работы резервного нагревателя внутреннего блока и нагревателя бака

Возможно программирование системы для предупреждения одновременной работы электрических нагревателей. Интересное решение для домов с ограниченной токовой нагрузкой!

Не требуются газовые или топливные соединения или печные трубы.

АДАПТЕР СОЛНЕЧНОГО КОЛЛЕКТОРА

БУДУЩЕЕ: ГЕЛИОТЕРМИЧЕСКИЙ КОТЕЛ

В среднем на протяжении всего года солнце обеспечивает нам половину требуемой энергии для бесплатного нагрева бытовой воды до соответствующего уровня. Ваш покупатель может воспользоваться этой бесплатной солнечной энергией путем подсоединения гелиотермического котла к его системе Altherma. Гелиотермический котел представляет собой систему тепловой солнечной энергии, при помощи которой солнечные лучи преобразовываются в тепло. Затем тепло сохраняется в баке водоснабжения.

АДАПТЕР СОЛНЕЧНОГО КОЛЛЕКТОРА

Адаптер солнечного коллектора обеспечивает перенос солнечного тепла в бак горячей воды Altherma™ посредством наружного теплообменника. В отличие от баков с двумя теплообменниками, эта система позволяет эффективно нагревать все содержимое бака при помощи солнечного тепла и, если необходимо, при помощи энергии теплового насоса.

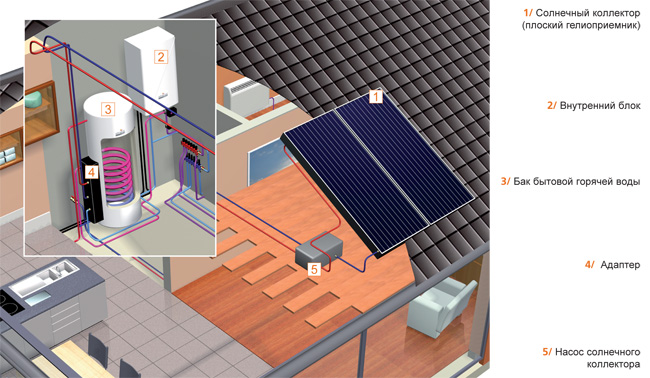

Блок гелиотермического котла Altherma™

  • солнечный коллектор (поставляется монтажной организацией)
  • водопроводная сеть и насос солнечного коллектора (поставляется монтажной огранизацией)
  • стандартный бак бытовой горячей воды Altherma™
  • адаптер солнечного коллектора
  • дополнительный нагреватель бака нагреватель системы Altherma™

ВНУТРЕННИЙ БЛОК



ЕКНВН008АА*** ЕКНВХ008АА*** ЕКНВХ016АВ*** ЕКНВХ016АВ***
Функция Только нагрев Нагрев/охлаждение Только нагрев Нагрев/охлаждение
Размеры ВхШхГ мм 922х502х361 922х502х361 922х502х361 922х502х361
Диапазон температур остатка
воды		 нагрев °С 25~50* 25~55*
охлаждение — 5~22 — 5~22
Дренажный клапан да
Материал Оцинкованная сталь с эпоксидной
полиэфирной покраской
Цвет Нейтральный белый (RAL 9010)



Встроенный нагреватель кВт ступени мощности электропитание
EKHBH(X)008AA3V3 / EKHBH(X)016AB3V3 3 1 1~/230В
EKHBH(X)008AA6V3 / EKHBH(X)016AB6V3 6 2 1~/230В
EKHBH(X)008AA6WN / EKHBH(X)016AB6WN 6 2 3~/400В
EKHBH(X)008AA6T1 / EKHBH(X)016AB6T1 6 2 3~/230В
EKHBH(X)008AA9WN / EKHBH(X)016AB9WN 9 2 3~/400В
EKHBH(X)008AA9T1 / EKHBH(X)016AB9T1 9 2 3~/230В

*Работа резервного нагревателя от 15°C до 25°C



НАРУЖНЫЙ БЛОК



ERHQ006AD ERHQ007AD ERHQ008AD
Размеры ВхШхГ мм 735x825x300
Номин.производительность нагрев кВт 5,75 6,84 8,43
охлаждение кВт 7,20 8,16 8,37
Потребляемаямощность нагрев кВт 1,26 1,58 2,08
охлаждение кВт 2,27 2,78 2,97
COP 4,56 4,34 4,05
EER 3,17 2,94 2,82
Рабочий диапазон нагрев °С -20~25
охлаждение °С 10~43
бытовая вода °С -20~35*
Уровень звук. мощн. нагрев дБA 61 61 62
охлаждение дБA 63 63 63
Уровень звук. давл. нагрев дБA 48 48 49
охлаждение дБA 48 48 50
Вес кг 56
Заправка хладагента R-410A кг 1,7
Электропитание 1~/230В/50Гц
Рекомендуемые предохранители А 20



Условия измерения: Hагрев Ta DB/WB 7°C/6°C — LWC 35°C (DT=5°C) — Охлаждение
Ta 35°C — LWE18°C (DT=5°C)

*Работа электрического нагревателя от 35°C и выше



ERHQ011A ERHQ014A ERHQ016A ERHQ011AW1 ERHQ014AW1 ERHQ016AW1
Размеры ВхШхГ мм 1.170x900x320 1.345x900x320
Номин.производительность нагрев кВт 11,2 14,0 16,0 11,32 14,50 16,05
охлаждение кВт 13,9 17,3 17,8 15,05 16,06 16,76
Потребляемаямощность нагрев кВт 2,46 3,17 3,83 2,54 3,33 3,73
охлаждение кВт 3,79 5,78 6,77 4,44 5,33 6,06
COP 4,55 4,42 4,18 4,46 4,35 4,30
EER 3,67 2,99 2,63 3,39 3,01 2,76
Рабочий диапазон нагрев °С -20~35 -20~35
охлаждение °С 10~46 10~46
бытовая вода °С -20~35* -20~35*
Уровень звук. мощн. нагрев дБA 64 64 66 64 64 66
охлаждение дБA 64 66 69 64 66 69
Уровень звук. давл. нагрев дБA 49 51 53 51 51 52
охлаждение дБA 50 52 54 50 52 54
Вес кг 103 108 / 110 **
Заправка хладагента R-410A кг 3,7 2,95
Электропитание 1~/230В/50Гц 3N~/400В/50Гц
Рекомендуемые предохранители А 32 20



Условия измерения: Hагрев Ta DB/WB 7°C/6°C — LWC 35°C (DT=5°C) — Охлаждение
Ta 35°C — LWE18°C (DT=5°C)

*Работа электрического нагревателя от 35°C и выше

** Имеются специальные модели с дополнительной защитой против замерзания,
они отмечены индексом “8” (например, ERHQ011AW18)

МОНОБЛОК



ТОЛЬКО НАГРЕВ НАГРЕВ / ОХЛАЖДЕНИЕ
ОДНОФАЗНЫЙ C подогревателемподдона EDLQ011A6V3 EDLQ014A6V3 EDLQ016A6V3 EBLQ011A6V3 EBLQ014A6V3 EBLQ016A6V3
Без подогревателяподдона EDHQ011A6V3 EDHQ014A6V3 EDHQ016A6V3 EBHQ011A6V3 EBHQ014A6V3 EBHQ016A6V3
Номин.производительность Hагрев кВт 11.20 14.00 16.00 11.20 14.00 16.00
Охлаждение кВт 12.85 15.99 16.73
Потребляемаямощность Hагрев кВт 2.47 3.20 3.79 2.47 3.20 3.79
Охлаждение кВт 3.78 5.65 6.28
COP 4.54 4.37 4.22 4.54 4.37 4.22
EER 3.39 2.83 2.66
Рабочий диапазон нагрев °С -15~35(1) -15~35(1)
охлаждение °С 10~46
бытовая вода °С -15~35(1)(2) -15~35(1)(2)
Уровень звук. мощн. нагрев дБA 64 64 66 64 64 66
охлаждение дБA 65 66 69
Уровень звук. давл. нагрев дБA 51 51 52 51 51 52
охлаждение дБA 50 52 54
Вес кг 180 180
Заправка хладагента R-410A кг 2.95 2.95
Электропитание 1~/230V/50Hz 1~/230V/50Hz
Рекомендуемые предохранители А 32 32



Условия измерения: Hагрев Ta DB/WB 7°C/6°C — LWC 35°C (DT=5°C) — Охлаждение
Ta 35°C — LWE18°C (DT=5°C)

(1) Модель E(D)(B)L* может достигать -20°C / Модель E(D)(B)L*6W1 может
достигать -25°C, но без гарантии энергоэффективности

(2) Работа электрического нагревателя от 35°C и выше



ТОЛЬКО НАГРЕВ НАГРЕВ / ОХЛАЖДЕНИЕ
ТРЕХФАЗНЫЙ C подогревателемподдона EDLQ011A6W1 EDLQ014A6W1 EDLQ016A6W1 EBLQ011A6W1 EBLQ014A6W1 EBLQ016A6W1
Без подогревателяподдона EDHQ011A6W1 EDHQ014A6W1 EDHQ016A6W1 EBHQ011A6W1 EBHQ014A6W1 EBHQ016A6W1
Номин.производительность Hагрев кВт 11.20 14.00 16.00 11.20 14.00 16.00
Охлаждение кВт 12.85 15.99 16.73
Потребляемаямощность Hагрев кВт 2.51 3.22 3.72 2.51 3.22 3.72
Охлаждение кВт 3.78 5.32 6.06
COP 4.46 4.35 4.30 4.46 4.35 4.30
EER 3.39 3.01 2.76
Рабочий диапазон нагрев °С -15~35(1) -15~35(1)
охлаждение °С 10~46
бытовая вода °С -15~35(1)(2) -15~35(1)(2)
Уровень звук. мощн. нагрев дБA 64 64 66
охлаждение дБA 65 66 69
Уровень звук. давл. нагрев дБA 49 51 53 49 51 53
охлаждение дБA 50 52 54
Вес кг 180 180
Заправка хладагента R-410A кг 2.95 2.95
Электропитание 3N~/400V/50Hz 3N~/400V/50Hz
Рекомендуемые предохранители А 20 20



Условия измерения: Hагрев Ta DB/WB 7°C/6°C — LWC 35°C (DT=5°C) — Охлаждение
Ta 35°C — LWE18°C (DT=5°C)

(1) Модель E(D)(B)L* может достигать -20°C / Модель E(D)(B)L*6W1 может
достигать -25°C, но без гарантии энергоэффективности

(2) Работа электрического нагревателя от 35°C и выше



БАК ГОРЯЧЕЙ ВОДЫ ДЛЯ БЫТОВЫХ ПОТРЕБНОСТЕЙ



EKHWS150B3V3 EKHWS200B3V3 EKHWS300B3V3 EKHWS200B3Z2 EKHWS300B3Z2
Объем воды л 150 200 300 200 300
Макс.температура воды °С 85
Высота мм 900 1.150 1.600 1.150 1.600
Диаметр мм 580
Электрический нагреватель кВт 3
Электропитание 1~/230В/50Гц 2~/400В/50Гц
Материал внутри бака Нержавеющая сталь (DIN 1.4521)
Наружный материал корпуса Мягкая сталь с эпоксидным покрытием
Цвет Нейтрально-белый
Порожний вес кг 37 45 59 45 59



EKHWE150A3V3 EKHWE200A3V3 EKHWE300A3V3 EKHWE200A3Z2 EKHWE300A3Z2 EKHWET150A3V3
Установка Пол Стена
Объем воды л 150 200 300 200 300 150
Макс.температура воды °С 75
Высота мм 1.205 1.580 1.572 1.580 1.572 1.205
Диаметр мм 545 545 660 545 660 545
Электрический нагреватель кВт 3
Электропитание 1~/230В/50Гц 2~/400В/50Гц 1~/230В/50Гц
Материал внутри бака Сталь, покрытая эмалью, согл.
(DIN4753TL2)
Наружный материал корпуса Сталь с эпоксидным покрытием
Цвет Натуральный белый (RAL 9010)
Порожний вес кг 80 104 140 104 140 82



АДАПТЕР СОЛНЕЧНОГО КОЛЛЕКТОРА



EKSOLHWAV1
Размеры ВхШхГ мм 770x305x270
Теплообменник Падение давления кПа 21,5
макс.темп.на входе °С 110
теплообменная способность W/K 1.400
Температураокружающей среды макс. °С 35
мин. °С 1
Электропитание 1~/220-240В/50Гц
Источник электропитания внутренний блок



КОМНАТНЫЙ ТЕРМОРЕГУЛЯТОР



EKRTW EKRTR EKRTETS (ДОП.ФУНКЦИЯ)
TЕРМОСТАТ ПРИЕМНИК
Размеры ВхШхГ мм 87x125x34 87x125x34 170x50x28 длина провода 3м
Вес Вес нетто г 215 210 125 65
Температураокружающей среды Хранение °С -20~60 -20~60 -20~60 -20~60
Работа °С 0~50 0~50 0~50 0~50
Диапазон установоктемпературы Hагрев °С 4~37 4~37
Охлаждение °С 4~37 4~37
Часы да да
Функция регулирования пропорциональное пропорциональное
